Надежное обнаружение объекта на конвейере – важнейшее требование для автоматизированного производства. Используемые для этого фотоэлектрические датчики имеют ограничения по применению. Компания OMRON предложила инновационный продукт, который решает эти проблемы.
Проблемы рефлекторной оптики
Сенсоры, работающие в оптическом диапазоне, требуют настройки на конкретный объект. Это связано с зависимостью чувствительности рефлекторного обнаружителя от следующих параметров:
- цвет;
- форма;
- отражающая способность и наличие бликов на поверхности.
Вследствие этого наладка конвейерной линии с большим количеством обнаружителей требует значительных трудозатрат и высокой квалификации персонала. Необходимы точный монтаж и выбор порогового значения срабатывания. Кроме того, фотоэлектрические элементы имеют ограничение по диапазону дальности обнаружения.

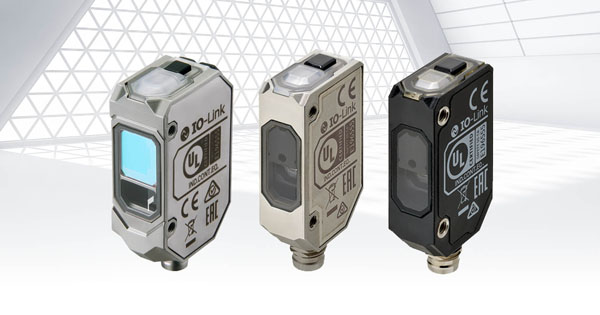

Конструктивные особенности E3AS-HL
В датчике E3AS-HL используется лазер с точной фокусировкой луча на чувствительной поверхности CMOS-сенсора и высокой рабочей частотой. В этой модели обеспечено её максимальное значение по сравнению с аналогами – 10 кГц. Модифицированная конструкция оптики и алгоритм обработки отраженного сигнала также позволили снизить зависимость от вышеуказанных факторов.
Лазер – это не только ключевой элемент изделия. При его производстве используется лазерная сварка. Уникальная технология OMRON использована здесь для соединения частей из металла и полимеров. Повышенная адгезия в таком соединении улучшила герметичность прибора.
Лазерный датчик от OMRON на конвейере
Необходимость в высокой отражающей способности предмета затрудняет его обнаружение и требует применения специальных отражателей, а также точного позиционирования на конвейерной ленте. Возникает и проблема размещения обнаружителя на расстоянии, требуемом по техусловиям. Смена продукции, транспортируемой по конвейеру, также требует его повторной настройки.
Лазерный обнаружитель E3AS-HL в таких условиях работает стабильно, с его помощью можно обнаруживать предметы со сложной и изменяющейся формой. Цвет, глянец или наличие рисунка на нем не влияют на стабильность обнаружения. Увеличенное расстояние срабатывания позволяет установить прибор в более удобном месте зоны конвейерной ленты. Это особенно важно, когда она имеет сходящуюся или расходящуюся конфигурацию.
Надежность срабатывания оптических датчиков зависит от условий окружающей среды. Загрязнение чувствительной поверхности приводит к ложным срабатываниям при налипании на них пыли или капель жидкости. В изделиях из серии E3AS эта проблема нейтрализована специальным покрытием оптики. К нему не прилипают загрязнения и исключается запотевание линз.
Все эти преимущества могут быть реализованы и на действующих конвейерах. Прибор E3AS-HL унифицирован по установочным размерам и электрическим параметрам с обычными фотоэлектрическими аналогами.
