Навесное оборудование запорной и регулирующей арматуры

Выбор запорной и регулирующей арматуры зависит от технических требований: точности регулирования технологических процессов и их стабильности. А их реализация зависит от навесного оборудования.

Даже опытный специалист может запутаться в современном разнообразии навесных приборов и решений в сфере автоматизации. Мы попробуем разобраться в этом направлении и систематизировать ассортимент на примере одного узла.

Вот что присуще качественным элементам запорной и регулирующей арматуры:

  • надежность,
  • точность,
  • работоспособность при температуре от -40°C или даже -60°C.

Ключевой компонент следящей системы – позиционер. Он должен независимо от температуры, давления и скорости открывать элементы на необходимую степень. Точность, линейность и надёжность позиционера определяют общие рабочие характеристики клапана.

Рынок ЗРА заполнен устройствами двух типов:

  • на основе электропневматических микрораспределителей,
  • на базе системы «сопло-заслонка».

Позиционеры «сопло-заслонка», как правило, более ремонтопригодны, надёжны и устойчивы к тяжёлым условиям эксплуатации. Они менее чувствительны к вибрации на корпусе арматурного узла. Они также имеют комплект сменных уплотнителей, позволяя без больших затрат быстро восстановить работоспособность. Электропневматические распределители обычно используют в смарт-позиционерах.

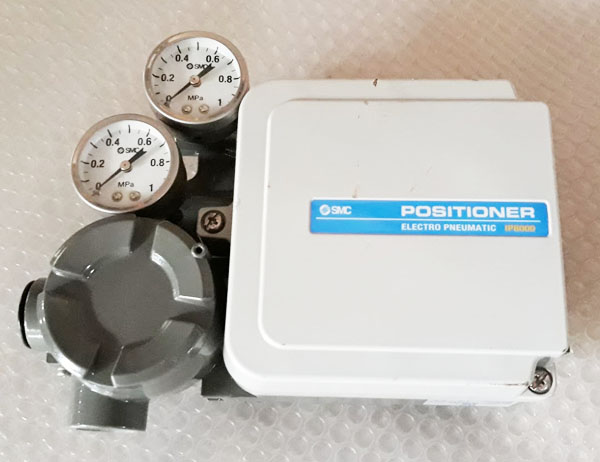

Позиционер SMC IP8000

Позиционер серии IP8000 можно монтировать на исполнительную запорную и регулирующую арматуру. Он способен управлять одно- и двусторонним действием. Управляющим сигналом является стандартный сигнал 4~20 мА. Защиту от взрывов обеспечивает искробезопасная цепь ExibllC. Позиционер работает в диапазоне температур от -40°C до +60°C.

Отличительная черта позиционеров серии IP8000 – уверенная работа в условиях высокой запылённости, под сильной вибрацией и повышенной влажностью. И внешняя, и внутренняя стороны корпуса устойчивы к коррозии. Загрязнения не проникают внутрь благодаря дренажному клапану.

Система «сопло-заслонка» обеспечивает линейность и чувствительность на таком уровне, что этих позиционеры не уступают смарт-аналогам.

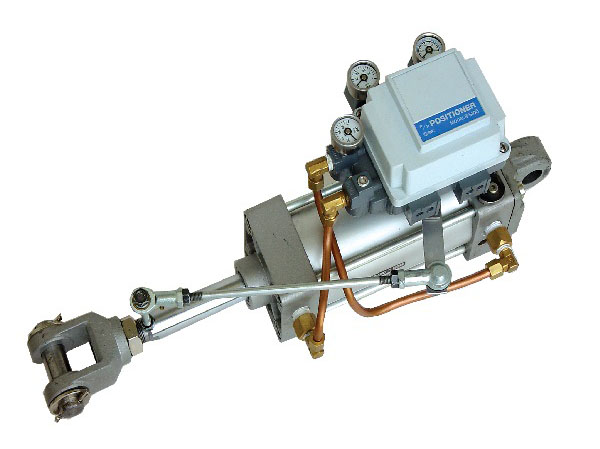

Позиционер SMC IP5000

Для управления идентичным пневматическим позиционером IP5000 используется пневмосигнал 0,2-1 бар. Этот компонент можно встраиваться в распространённые системы, в которых используется только пневматическое управление. Это даёт неприхотливость регулировки, надёжность, ремонтопригодность и высокую точность.

В современной промышленности актуализируется задача быстрого управления арматурными клапанами. Скорость срабатывания пневмопривода зависит от расходных параметров позиционера. Обычно это не больше 200 литров в минуту. Но для динамичного управления необходимы расходы в 3-6 раз больше.

В таких случаях применяют «бустерные клапаны», которые, фактически, являются усилителями сигнала по расходу. Следящая систем подаёт на управляющий вход усилителя EIL100 сигнал в виде давления. Давление не изменяется, а расход масштабируется до 600 литров в минуту. Благодаря этому время открытия-закрытия больших клапанов сокращается до 2-3 секунд.

На скорости срабатывания также сказываются расходные характеристики управляющего распределителя. Распределители с высоким расходом дороги и слабо распространены. Улучшить систему помогает схема с применением автоматических клапанов быстрого выхлопа серии EAQ.

Скорость срабатывания арматурного привода увеличивается за счёт того, что при переключении распределители воздух сбрасывается через быстрый выхлоп. Так он минует внутренние каналы распределителя и участок трубопровода. Прирост скорости достигает 30-50%.

Иногда нужно, чтобы клапан в аварийной или критической ситуации не закрывался сразу или запоминал последнее свой положение. Для этой функции SMC предлагает монтировать клапан блокировки EIL200. В качестве управляющего сигнала здесь можно использовать уровень давления в сети. Он даёт клапану команду заблокировать положение привода или переключиться на резервный источник воздуха.

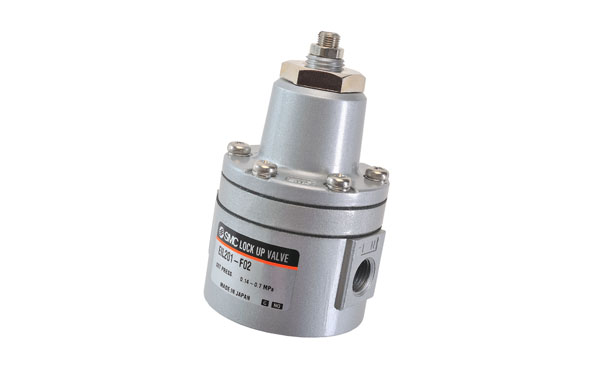

Клапан блокировки EIL200

В 80% случаев отказы в пневмосистемах происходят из-за загрязнений в сжатом воздухе: водно-масляной эмульсии, конденсата, окалины. Эти включения разрушительно действуют и на КИП. Для решения проблемы нужно внедрять системы подготовки сжатого воздуха.

Существует заблуждение о высокой стоимости подобных систем. На практике они обычно стоят не больше 10% от цены комплекса ЗРА.  А использование пневмоуправляемой запорной и регулирующей арматуры с системой подготовки воздуха – это выгоднее, чем переходить на электроуправляемую ЗРА.

На ранних этапах воздух подготавливается с помощью адсорбционных осушителей, коалесцентных фильтров и других магистральных устройств. Очистка обычно завершается на фильтре-регуляторе, который отделяет водомасляные загрязнения с помощью центробежного сепарирования тяжёлых частиц в потоке закрученного воздуха.

Фильтр-регулятор стабилизирует давление на входе и обеспечивает расход для работы арматурного узла во всех режимах, в том числе в ускоренных. Фильтры-регуляторы серий AW и EIW имеют коррозионностойкий металлический корпус, выдерживающий механическую нагрузку. Они имеют тонкость фильтрации 5 мкм и обеспечивают расход до 500 нл/мин при температурах от -40°C до +80°C. В разных комплектациях они дополнены манометрами с диаметром 30-43 мм и шкалой 2,3,4, 6 или 10 атм в металлическом корпусе.

Благодаря тщательному выбору навесного оборудования можно повысить эффективность работы запорной и регулирующей арматуры, продлить её эксплуатацию и повысить продуктивность всего предприятия.
