Пневмооборудование SMC в чёрной металлургии

Пневматическое оборудование активно используется в автоматизационных системах на предприятиях цветной и чёрной металлургии. Пневмоприборы находят применение на всех производственных этапах – от плавки до ковки, штамповки и покрытия поверхностей декоративными или защитными материалами.

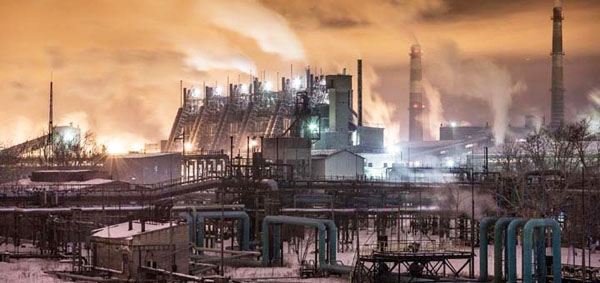

Черная металлургия

В основном, пневмооборудование на предприятиях чёрной металлургии применяется в следующих цехах и производственных отсеках:

  • прокатный цех;
  • система ковш-печь;
  • цех горячего цинкования;
  • плазменная резка;
  • обвязка рулонов;
  • антикоррозионная обработка.

Исходя из требования к безопасности и продуктивности металлургического производства, можно отметить такие требования к оборудованию:

  • высокие усилия пневматических приводов;
  • высокий расход для фильтров сжатого воздуха и пневмораспределителей;
  • оперативное срабатывание распределителей;
  • способность работать в сложных внешних условиях: низкая температура, вибрационная нагрузка, большой количество пыли;
  • повышенная загрязнённость сжатого воздуха.

Надёжность – один из ключевых аспектов эффективного пневматического оборудования для систем автоматизации. Большая часть процессов осуществляется без пауз, а остановка линии или цеха из-за неполадок выливается в большие расходы.

Из описанной специфики применения пневмооборудования на металлургических предприятиях становится понятно, что пневматика общего назначения не обладает достаточными характеристиками для длительной бесперебойной работы. Поэтому японская компания SMC Corporation исследует и разрабатывает специальные пневматические решения для чёрной и цветной металлургии.

Такое оборудование уже используется на японских, российских, американских, южнокорейских, китайских, европейских предприятиях. Мы кратко описываем пневмокомпоненты SMC, которые уже используются на металлургических предприятиях России.

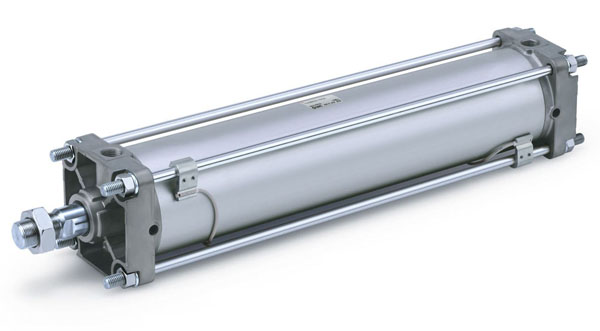

Пневматические цилиндры серии CS1

Данные устройства развивают до 70000Н усилия при диаметре поршня 125-300 мм. На металлургических предприятиях их приходится использовать в контакте с большим объёмом пыли, поэтому уплотнения цилиндра защищены от быстрого износа дополнительной гофрой. Кроме того, SMC выпускает цилиндры в особом исполнении – в них штоковые уплотнения защищены металлическим или эластичным скребком, снимающим грязь.

CS1

Модели серии CS1 выдерживают температуру до +150°C. От аналогичных устройств других производителей их отличает наличие стальной гильзы и уплотнителей с пониженным трением.

Пневмораспределители VP

Эти компонент автоматики имеют пропускную способность до 35000 нл/мин и предназначены для управления приводами с повышенной мощностью. Иногда помимо большого расхода воздуха они также должны обеспечивать повышенную скорость срабатывания. Например, когда такие распределители управляют клапанами подачи охлаждающей жидкости на прокат.

Пневмораспределители этой серии предложены производителем как современная альтернатива устаревшим РЭП-моделям отечественного производства. Поэтому в том числе их поставляют с нестандартными напряжениями сигналов управления (36 VAC и VDC, 48 VDC).

Пневмораспределители серии VS

Эти компоненты устанавливаются в системах, которые эксплуатируют в тяжёлых условиях. Надёжная работа в температурном спектре от -40° до +80°C и агрессивной среде с большим количество пыли обеспечивается наличием стального притёртого золотника в конструкции и прямого управления (не нужен пилотный клапан).

Показательный образец сферы применения такого пневмораспределителя – система дозирования глинозёма при электролизе алюминия. Этот процесс усложняется наличие абразивной пыли, высокой температурой и HF-соединениями, которые создают кислоту при контакте с паром.

Распределители VS отлично подходят для замены отечественных B64 – для этого компания создала специальные переходные плиты.

Качество и чистота сжатого воздуха – проблема, известная большинство металлургических предприятий, использующих пневматику, в нашей стране. Причины этого кроются в длинных открытых магистралях, усиленном износе компрессоров, низкокачественных материалах магистральных труб и нестабильном обслуживании.

Магистральные фильтры AFF

Пропускная способность этих компонентов достигает 300-72000 нл/мин. Они разработаны для удаления компрессорного масла, конденсата и иных загрязнений из воздуха. Фильтр AFF можно установить не только на отдельный привод, но и на весь цех или производственный цикл.

Фильтр AFF

Магистральные фильтры убирают около 95% частиц с диаметром до 3 мкм, более 90% компрессорного масла и 99% водяного конденсата. Фильтрация работает точно благодаря изменённой конструкции – фильтрующая поверхность увеличилась в 10 раз

Гидравлические цилиндры

Гидроцилиндры производства SMC Corporation востребованы на вязальном оборудовании, в прокатных цехах, в установках контроля. Дополнительно в линейке производителя представлены гамма-фильтры для самых разных сред.

Клапаны и запорно-регулирующая арматура

Качество запорно-регулирующих элементов и отсечных клапанов также очень важно для эффективной системы автоматизации в металлургии. SMC Corporation поставляет дисковые, шаровые, диафрагменные, пережимные, клиновые, шиберные, обратные клапаны и коллекторы. Подробно с этой широкой линейкой продуктов можно ознакомиться в каталоге на сайте.
