Принципы создания пневмолиний и пневмомагистралей

Пневмолинии и пневмомагистрали зачастую необходимы для полноценной работы предприятия. Для улучшения производительности важно провести грамотное проектирование. Нередко на данном этапе совершается масса ошибок, из-за которых впоследствии оборудование выходит из строя. Простои неизбежно ведут к убыткам компании и потере репутации. Для экономии времени, сил и денег необходимо понять нюансы выстраивания пневмосистемы.

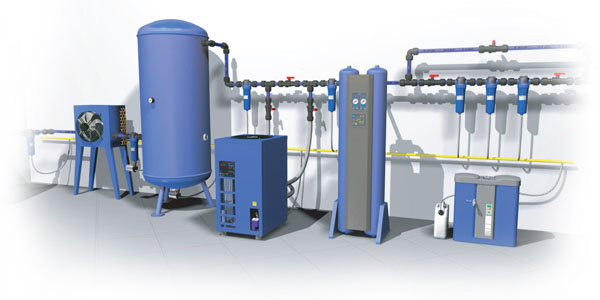

Создание пневмолиний

Особенности установок

Пневмомагистраль обеспечивает все рабочие области на предприятии качественным сжатым воздухом. В пневматическую систему обычно входят:

  • один или несколько компрессоров;
  • ресивер;
  • система фильтрации;
  • охлаждающие элементы;
  • дренаж для отвода влаги;
  • трубопровод.

Важным вопросом является выбор центральной части системы — компрессора. Именно от этого блока отходит сеть в несколько ветвей к различным объектам потребления. Есть вариант установки на каждом рабочем участке предприятия по одному компрессору. И в том, и в другом случае есть свои преимущества.

Плюсы централизованных систем:

  • высокая энергоэффективность;
  • снижение расходов на техническое обслуживание установок;
  • сохранение свободного места в цехах или иных помещениях;
  • облегчение установки шумоизоляции;
  • простой выбор оборудования.

 Достоинства системы с установкой нескольких компрессоров:

  • упрощенная система подачи сжатого воздуха;
  • снижение потерь воздушных оттоков;
  • на определенных участках устанавливаются компрессоры с разными параметрами производительности;
  • простой монтаж, поскольку небольшие компрессоры можно устанавливать без фундамента.

Для выбора конкретной системы необходимо провести тщательный анализ распределения воздушных потоков, в котором учитывается длина трубопровода, возможность утечек, необходимость установки ресиверов и условия потребления воздуха на отдельных участках.

Подготовка

В каждой пневмосистеме важным условием является этап подготовки воздуха. При наличии загрязнений производимые изделия могут оказаться забракованными. При попытках сэкономить предприятие может понести серьезные убытки. Именно поэтому не стоит пренебрегать подготовительными мероприятиями. Для контроля качества воздуха необходимо устанавливать фильтры, а также осушители.

Важно понимать, что полностью очищенный воздух не может использоваться для пневматического оборудования. Ведь в этом случае необходимо наличие определенного количества масел. Именно поэтому на участках, где предполагается подключение пневмооборудования, необходимо устанавливать специальные устройства, которые подают масло в воздушные потоки — лубрикаторы.

Необходимые мероприятия по подготовке:

  • Установка конечного охладителя. Он необходим для охлаждения сжатого воздуха. Располагается такой элемент непосредственно в компрессоре или за ним.
  • Монтаж ресивера. Данное приспособление отделяет часть масла и влаги.
  • Установка сепаратора. Это устройство отделяет крупные частицы масла и влаги.
  • Монтаж фильтрационной системы.
  • Установка холодильного осушителя, чтобы удалить остаточную влагу.

При наличии масляных компрессоров необходимо позаботиться о наличии масляного фильтра.

Такая система способна обеспечить комплексный подход к очистке воздуха от разного рода примесей: масла, влаги, пыли.

Нюансы создания пневмосети

Есть несколько моментов, которые следует учесть при создании пневмолиний и пневмомагистралей:

  • Материал трубопровода. В основном используют сталь, алюминий и пластик. Стальные трубы надежны, но устойчивы к коррозии. Пластиковые подвержены деформациям.
  • Диаметр устанавливаемых труб. Воздушное давление снижается по всей длине трубопровода. Чем меньше диаметр труб, тем больше сопротивление.
  • Уклон труб. Если ошибиться с расположением, то внутри системы будет скапливаться влага, что приведет к поломке фильтров и снижению качества воздуха.

Перед запуском системы необходимо удостовериться в соответствии правилам безопасности.
