Промышленные решения SMC для автомобилестроения

Японская компания SMC поставляет широкий спектр продуктов для промышленной пневматической автоматизации. В каталоге продукции представлены блоки подготовки воздуха, цилиндры и клапаны, регулирующая и запорная арматура, гидравлическое и вакуумное оборудование, цилиндры, клапаны и многие другие компоненты.

Суммарно в программе поставок корпорации есть больше 500 000 модификаций для 9000 наименований продуктов. Оборудование выпускается в исполнениях под различные среды и рабочие условия, с повышенной влаго- и пылезащитой и взрывозащищённой конструкцией.

Производство отливок и поковок

SMC выпускает компоненты для приводов смесеприготовительных систем, таких как дозаторы, бункеры, плужки), в стержневых и формовочных автоматах, механизмах автоматизации загрузки-выгрузки поковок и отливок. Конструкторы компании продолжают разрабатывать и совершенствовать компоненты с учётом сложных условий эксплуатации: большим объёмом загрязнений, высокой температурой и др.

Для производства отливок и поковок SMC предлагает выпускает следующие компоненты:

• пневмораспределители прямого действия серии VS;
• высокотемпературные пневматические цилиндры с термостойкими уплотнителями;
• клапаны управления подачей газов для разных, в том числе агрессивных сред.

Штамповочное производство

Подача листового материала

Пневмокомпоненты производства SMC применяются в различных системах автоматической подачи листового материала:

• клещевых;
• валковых;
• манипуляторах с пневмозахватом.

Точная подача с необходимой скоростью обеспечивает за счёт использования высококачественных комплектующих элементов:

• пневмораспределителей ISO/VDMA;
• компактных цилиндров CQ2;
• пневматических захватов MHCR;
• цилиндров двойного усилия MGZ;
• компактных цилиндров с направляющими MGP;
• блоков распределителей VQC2000;
• пневматических распределителей EVS7/ VQ7.

Вакуумные системы

Оборудование SMC для вакуумных систем применяется для генерации и эксплуатации разреженного воздуха как приводной среды. Он используется в линиях для удержания и перемещения плоских предметов, таких как листы металла.

SMC Corporation выпускает для вакуумных систем в автомобилестроении трёхступенчатые вакуумные эжекторы ZL для прессовых роботов. Это компактные и экономичные компоненты для генерации вакуума с помощью сжатого воздуха.

Усиление давления

Зачастую в прессах необходимо подавать стабильное давление в диапазоне 5,5-7 бар, что требует больших затрат на реализацию в цеховых пневмомагистралях. SMC предлагает экономичное и компактное решение в виде усилителей давления:

• усилители серии EVBA – увеличение давления до 2 раз без электропитания;
• ресиверы серии VBAT – до 2 МПа с объёмом до 38 литров.

Системы безопасности

В системах безопасности применяются следующие элементы:

• устройства двуручного включения VR51 для прессового оборудования и других опасных установок;
• вакуумные присоски ZPT/ZPR с подводом сбоку или сверху: плоские, плоские с рёбрами, глубокие, сильфонные;
• вакуумные фильтры ZFA для защиты оборудования от поломки из-за загрязнённого воздуха.

Подготовка сжатого воздуха

Производственные компоненты SMC соответствуют требованиям российских и международных стандартов – DIN ISO 8573-1 и ГОСТ 17433-80. Программа поставок включает в себя магистральные фильтры AFF (масляные пары, твёрдые частицы, водяной туман), прецизионные регуляторы давления, фильтры-регуляторы EAW, водоотделители AMG, маслораспылители AL800-900, мембранные осушители воздуха IDG.

Кузовное производство

Оснащение сварочных клещей роботов и полуавтоматов

Пневматические решения SMC отвечают высоким требованиям к надёжности и точности, а также имеют уникальные функциональные характеристики. Компания выпускает:

• пневмораспределители с интерфейсами NAMUR;
• прецизионные регуляторы IR1000-3000;
• электропневматические преобразователи для контроля давления в сварочном оборудовании;
• датчики давления для линий высокого давления;

Аппаратура для систем охлаждения электродов и трансформаторов

В линейке оборудования для систем охлаждения представлены фильтры и насосы. Они применяются на подводящих и возвратных магистралях, одиночных сварочных клещах роботов или подвесных машин. Программа поставки включает фильтры с базовыми элементами из полипропилена, металлокерамики, сетки, хлопка, полиэстера, стекловолокна и других материалов.

SMC производит промышленные и рукавные фильтры, насосы подачи и откачки охлаждающей воды и реле контроля потока.

Оснащение сварочных кондукторов и транспортных систем

• Зажимной пневмоцилиндр CKZN (совместная разработка с Ford).
• Зажимной пневмоцилиндр CKZ2N (отвечает североамериканскому стандарту NAAMS).
• Позиционирующий цилиндр с захватом CKQ/CLKQ.
• Позиционирующий центрирующий цилиндр CKQR (совместная разработка с RENAULT).
• Поворотный захват MK, MK2 с силой до 1400Н.
• Зажимной цилиндр для сварки CK1, устойчивый к магнитному полю.
• Зажимной цилиндр со стопором CLK1.

Пневмодроссели, фитинги и трубки для процессов сварки

В ассортименте продуктов для кузовного производства SMC выпускает фитинги с накидной гайкой, огнеупорные пневмодроссели, фитинги и трубки, двухслойные огнеупорные трубки, антистатические фитинги, инструменты для резания двойных трубок.

Окрасочные системы и комплексы

Очистка воздуха, сольвента и краски

Среди пневматического оборудования для систем фильтрации воздуха, краски и сольвента, SMC Corporation поставляет фильтры сверхтонкой очистки AFD и AMD, промышленные фильтры FN1 с автоматической регенерацией, мембранные осушители IDG1~100, пневмоуправляемые клапаны SCV и SCW, окрасочные модули VCC.

Кроме того, для управления подачей воздуха и краски, блоками цветности используются блоки пилотных клапанов. Они имеют множество промышленных интерфейсов и скомпонованы в соответствии с современными запросами отрасли. Поэтому эти клапаны отлично интегрируются с электронным управлением, работают быстро и экономично, имеют ресурс больше 200 млн циклов.

Трубопроводы и соединения для окрасочных систем

• Фторполимерные трубки TH.
• Фторопластовые трубки TL/TIL для установки и эксплуатации в щелочной, кислотной или другой агрессивной среде.
• Химически стойкие фитинги LQ для агрессивных сред.
• Быстроразъемные фитинги KQG из нержавеющей стали.

Производство автомобильных агрегатов

Системы смазки и обдува

Системы смазки и обдува на основе пневматических компонентов обеспечивают эффективное охлаждение и удаление стружки одновременно с экономичной и точной смазкой. SMC выпускает для автомобилестроительных предприятий следующие системы смазки и комплектующие:

• Станция смазки и обдува с эффективным объёмом 2500 см3.
• Клапан-смеситель LMU для смешения воздуха и жидкости.
• Сопла для обдува KN, в том числе в специальных исполнениях: пониженный шум, повышенная эффективность, с поворотным направляющим наконечником.
• Пневмопистолет VMG с потерями давления не больше 1%

Пневмогидроприводы

В это категории поставляются пневмогидравлические преобразователи CCT, преобразующие давление воздуха в давление гидравлической жидкости, и усилители давления жидкости.

Контроль положения обрабатываемых и перемещаемых деталей

Датчики противодавления ISA2 определяют наличие и положение объекта на линии. Они имеют двухцветную индикацию, водо- и пылезащищённое исполнение IP и могут монтироваться самостоятельно или на плите.

Испытания на герметичность

• Прецизионные регуляторы давления серий IR 1000/2000/3000 с точностью 0,5% от диапазона регулирования. Пропускная способность – 200~4000 нл/мин.
• Электропневматические преобразователи ITV 1000-3000 с линейностью 1%, воспроизводимостью 0,5%. Есть в компактном исполнении для блочного монтажа (ITV 0000).

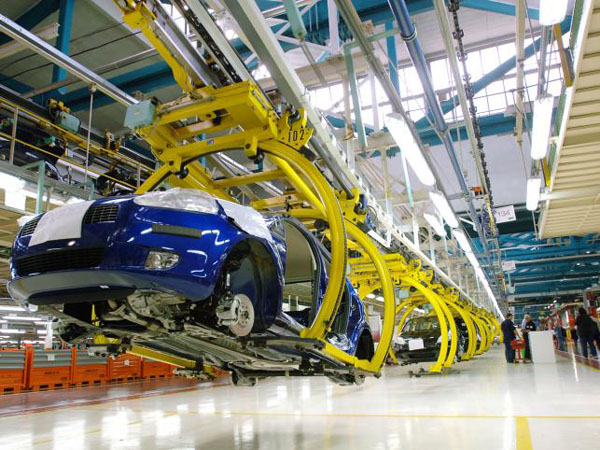

Автосборочное производство

Сборочные линии на автомобилестроительных предприятиях работать в полуавтоматическом или автоматическом режиме, поэтому к их узлам и компонентам предъявляются высочайшие требования безотказности, надёжности, безопасности, устойчивости к нагрузкам и скорости срабатывания.

Манипуляторы для установки кузовных узлов

Компания SMC производит манипуляторы с грузоподъёмностью до 180 кг на постоянную нагрузки и до 450 кг – для загрузки и выгрузки. На сборочных линиях также используются датчики компенсации нагрузки для балансировочных систем XT477-3, не имеющие аналогов.

Вакуумная система установки стекол

Стёкла для дверей и ветрового проёма на автомобилестроительных предприятиях устанавливаются роботами на базе поворотных пневматических столов MSQ (с 2-х поршневым приводом) и модульных блоков вакуума ZR.

Групповая смазка инструмента

Центральный маслораспылитель ALB900 обогащает воздушный поток мелкодисперсным масляным туманом, который сохраняет параметры, перемещаясь в трубопроводах до 150 метров. Станцию можно установить в отводе основной магистрали, чтобы впрыскивать туман в основной поток воздуха, не теряя давление.

Энергообеспечение и энергосбережение

Современные предприятия тратят до 20% от своего суммарного потребления энергии на сжатие воздуха. Из этого объёма примерно 10% уходит на обдув и продувку, около трети – на компенсацию утечек, а остальное – на работу дополнительных механизмов.

SMC разрабатывает и совершенствует свои решения, стремясь к повышенной энергоэффективности:

• С помощью регуляторов давления AR, сопел KN и фильтров-регуляторов AW удаётся снизить потребление воздуха при обдуве на 75%.
• Один из источников повышенного энергопотребления – работа с засорёнными фильтроэлементами без своевременной их замены. SMC рекомендует использовать для контроля дифференциальные манометры GD40-2-02, датчики PSE530 и многоканальные контроллеры PSE200.
• Для автоматической остановки подачи воздуха на нерабочее оборудование рекомендуются отсечные клапаны серий VXD, VG и VP. Они позволяют сократить расход воздуха во время простоя на 100%.
• Сократить расход воздуха во время перемешивания краски на 50% помогают 3/2 пневмораспределители VP300/500/700 и VKFA332-X1.
• На 95% можно уменьшить потребление воздуха на пневматическом калибре, если воздух будет подаваться только при работе с установленной измеряемой деталью. Для этого можно использовать миниатюрный 3/2 пневмораспределители VM и отсечные клапаны VXA21/22.
• За счёт применения электроуправляемых клапанов VXZ можно исключить непрерывную подачу воды на сварочные клещи и снизить расход воздуха на 30-50%.
• Для точного измерения и контроля потребления воздуха и планирования мер по энергосбережению подходят расходомеры серии PF2A.
• Примерно четверть утечек воздуха в автомобилестроительных линиях сборки приходится на разъёмные соединения, около 20% - на фитинги и трубки, примерно 30% - на резиновые шланги. SMC рекомендует использовать для устранения этих недостатков самозапирающиеся разъёмные соединения серии KK, двухслойные трубки TRB/TRU и специальные резаки для резки трубок (TK) или снятия наружного слоя (TKS).
